Конструирование втачных рукавов — серьезная задача для портных. При ее решении приходится проводить много расчетов и моделировать отдельные схемы. Чертеж требуется, чтобы геометрия детали соответствовала форме изделия, линии были сбалансированными, плавными, четкими.
Основа, на которую ориентируются при моделировании, — классический одношовный рукав. Он подходит к блузам, платьям, пиджакам и верхней одежде. Научившись конструировать базовый чертеж, можно будет изменять его ширину, длину и форму по своему желанию. Для построения выкройки понадобятся, кроме обычных письменных принадлежностей, портновские лекала. С их помощью можно плавно вычерчивать линии элемента. Также нужна лента-сантиметр, чтобы снять мерки с руки.
Построение выкройки начинается с вычерчивания базовой схемы. Это прямоугольник, узкие стороны которого равны ширине по сетке, а широкие — длине рукава (ее выбирают, ориентируясь на модель). Для определения первого параметра нужно измерить полуокружность груди, и к 1/3 величины прибавить 1 сантиметр. Полученное число умножают на 2 — правило действует для моделирования рукавов при любых размерах одежды. Прибавки могут быть больше — их определяют, ориентируясь на обхват верхней части руки.
Снятие мерок и построение сетки-основы
Перед тем, как сделать выкройку, необходимо промерить параметры руки.
Обхват плеч с прибавкой — Оп и Поп.
Обхват по запястью с прибавкой — Озап и Позап.
Длина до запястья — Др.

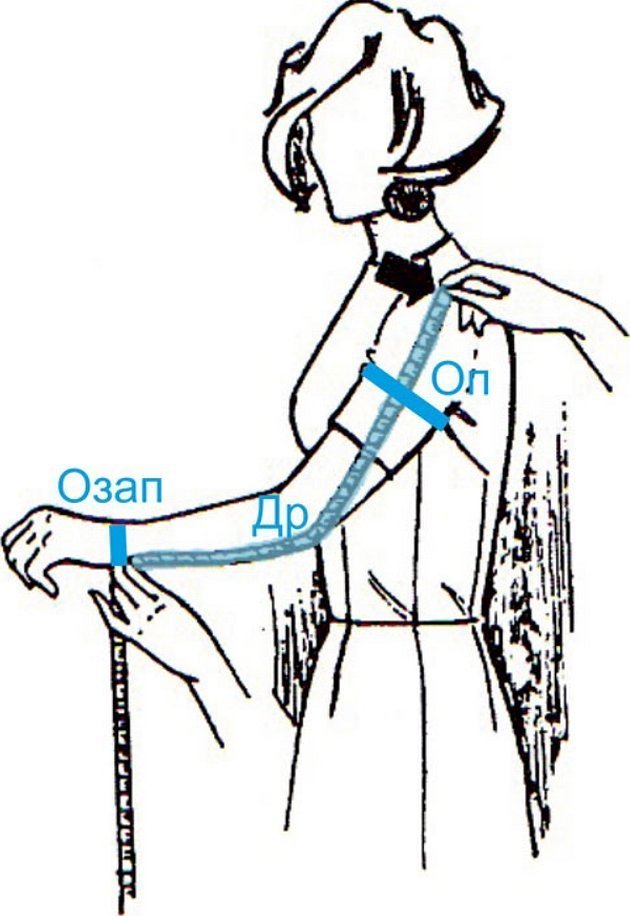

Снятие мерок для построения выкройки рукава
Отдельно измеряют длины пройм по полочке и спине, чтобы знать, как конструировать части детали. Для одежды большого размера нужно увеличивать разницу между длинами рукава спереди и сзади — до 3-3,5 см. Этот параметр зависит и от осанки. При выраженной сутулости разница длин на элементе может быть даже большей. Если у фигуры выражена «перегибистость», то длина по пройме и ширина самого элемента становятся практически равными. Поэтому при моделировании одежды нужно ориентироваться на индивидуальные особенности тела и корректировать базовые основы под свои мерки. Если этого не сделать, то детали, сшитые по готовым чертежам рукавов, могут перекоситься, на них появятся заломы.
Перед конструированием обязательно определите величины прибавок на свободу облегания. Их величина относительна, зависит не только от нужной ширины, но и от типа вещи, для которой конструируется элемент. Если моделируется выкройка рукава для платья, то средние значения прибавок составляют:
при плотном облегании — до 4 см;
для зауженных и средне-облегающих моделей — от 4 до 8 см;
для расширенных и свободных, широких рукавов — от 8 до 12 см.
Для жакетов и пальто размеры прибавок пропорционально увеличиваются на 1-2 и 2-3 сантиметра соответственно. Допуски нужно делать, ориентируясь на тип материала. Например, очень широкие рукава эффектно выглядят на блузе из шифона, мягко ложащегося при значительном объеме, но будут гротескными и неудобными на изделии из плотной, жесткой ткани.
Тип материала, из которого будет сшита вещь, нужно учитывать и при других измерениях. Для платья из эластичной вискозы, другого растягивающегося текстиля, придется равномерно уменьшать объем на переде и спинке, длину проймы. То же касается тонких материалов. Существуют специальные выкройки для эластичной ткани, и при выборе схемы стоит обратить внимание на них.

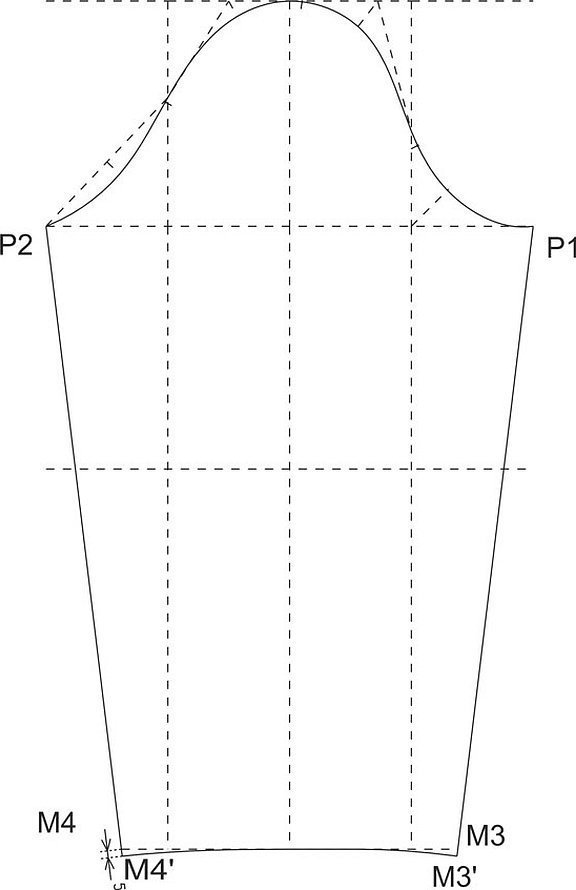

Построение чертежа рукава
Построение сетки

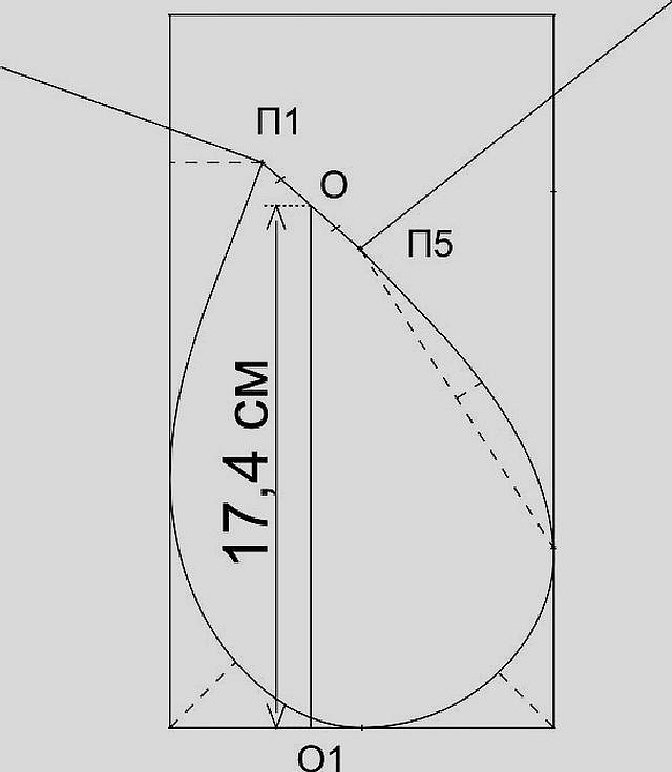

Теперь необходимо сделать расчет, чтобы построить сетку. На схеме для проймы определяют высоту оката — О1-О2. Отрезок равен величине О-О1 — для его измерения соединяют отметки П1 и П5, полученный отрезок разделяют надвое и опускают перпендикулярную ось к пройме. Получив точку О1, можно сделать нужный промер.
Снимаются размеры:
длины рукава — отрезок О2-М, равный Др с прибавкой;
уровня, на котором располагается линия локтя — отрезок О2-М нужно разделить надвое и сделать прибавку;
ширины детали под проймой: Р1-Р2 равен Оп с прибавкой;
ширины по низу — М3-М4, равный Озап с прибавкой.

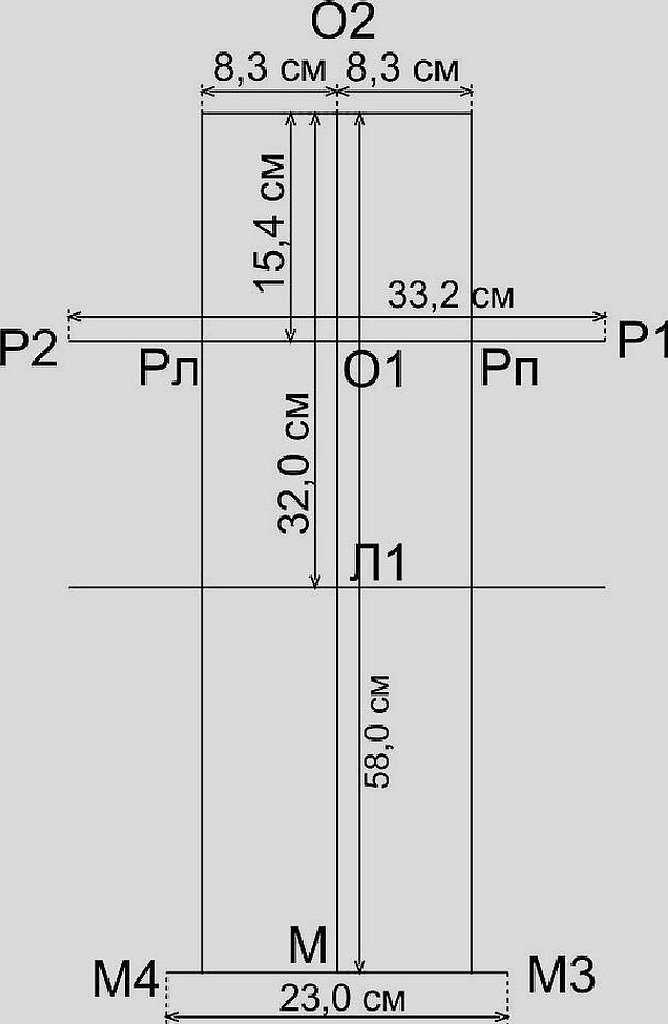

Чтобы выстроить сетку для выкройки рукава, нужно из отметки О2 опустить вертикальную ось до низа, поставив точку М, и отложить высоту для оката до О1. Локтевая линия проводится от О2 вниз — окончанием отрезка расчетной длины будет точка Л1.
Ход работы
Отложить половинное значение ширины под проймой (Р1-Р2) из О1 — в левую и правую стороны.
Отметить половинное значение ширины низа (М3-М4) из М — тоже на левой и правой сторонах.
Сделать вспомогательные отметки для переката по локтю и переду: О1-Рл и О1-Рп равны между собой, их величины составляют ¼ отрезка Р1-Р2.
Построение чертежа рукава

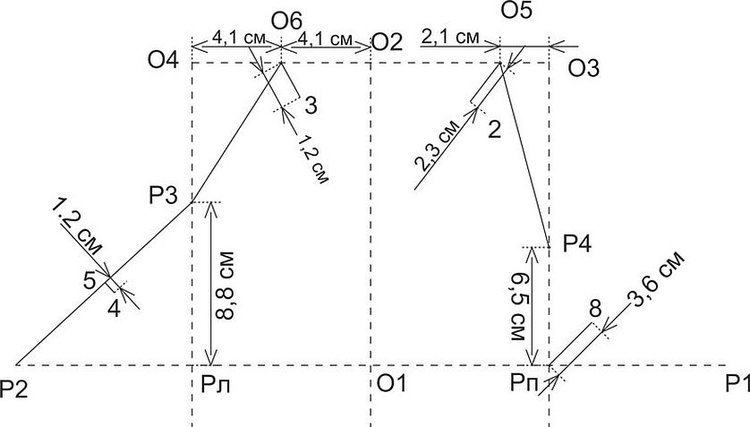

Нужны также вспомогательные отметки для построения оката, для чего выстраивают отрезки Рп-Р4 и Рл-Р3. Их размеры определяют по чертежам пройм по полочке и спине. Из отметок Рп и Рл проведите вертикальные линии — до горизонтальной оси, исходящей из О2, чтобы получить точки О3 и О4, и наверх до Р3 и Р4 на пересечениях с вертикалями.
Нужно просчитать отрезки по верху на окате:
О2-О6 — половина отрезка О2-О4;
О2-О5 — половина отрезка О2-О3 минус 2 см;
О5 до 2 — от 2 до 2,5 см;
О6 до 3 — 1-2 см.
От середины отрезка Р2-Р3, отмеченной как 5, нужно выстроить перпендикуляр до отметки 4. Расстояние от точки 4 до 5 составляет 0,7-1,5 см. По углу с вершиной Рп нужно провести биссектрису и отмерить отрезок Рп-8 по размерам со схемы полочки. Далее нужно на выкройке рукава плавно очертить окат через отметки Р2, 4, Р3, 3, О2, Р4, 8 и Р2. Его длину сопоставляют с величиной по пройме, чтобы не ошибиться в посадке.
Чтобы рукав хорошо выглядел, его необходимо правильно «посадить». Длина по окату должна быть больше, чем по пройме. Разница между ними — величина посадки. Ее распределяют по верху и низу, чтобы пройма была удобной и не появилось чрезмерного натяжения. Параметры рассчитывают, закладывая на верхние части около 35% общей величины, а на нижние — до 15%. Отметки для контроля размещают на окате, ориентируясь на точки проймы. Заключительный этап — соединение отметок Р1 и Р2 с М3 и М4. От последних точек нужно вывести удлинение линий на 0,5 см вниз, чтобы вывести сопряжение по внутреннему шву.

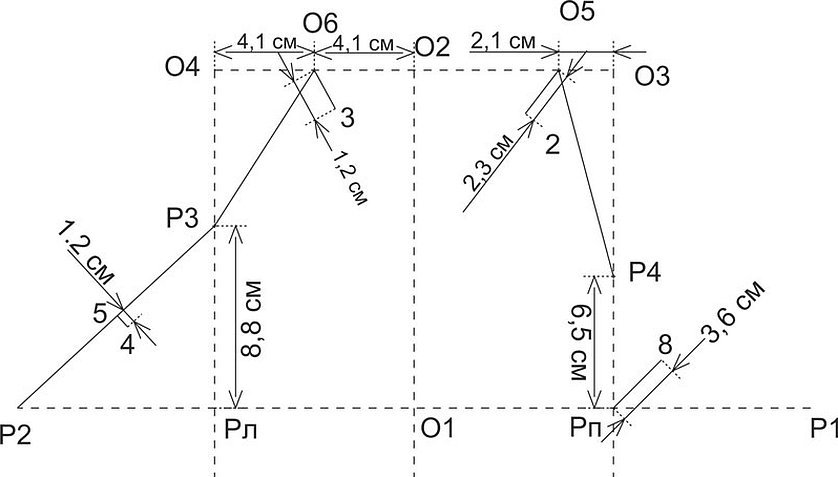

Схема просчета оката и вспомогательных отметок

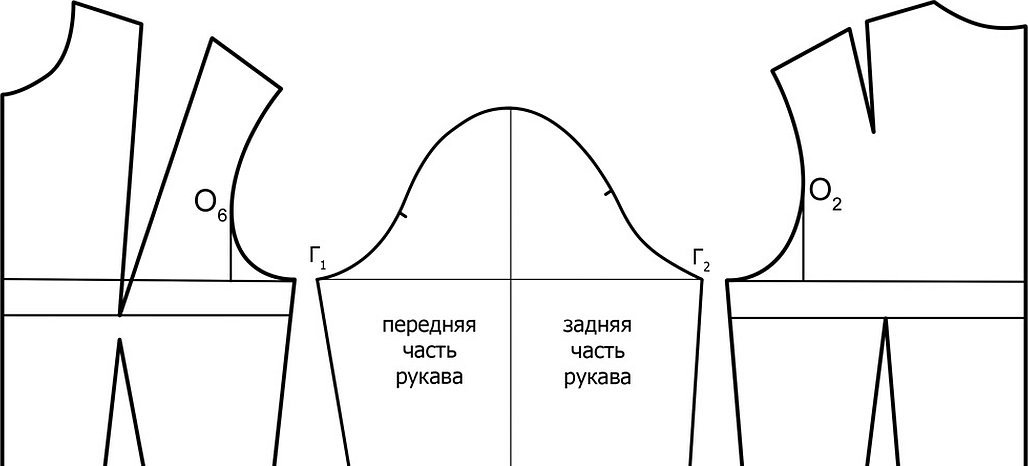

Как сопоставить параметры по окату и пройме
Чтобы сопряжение пройм и окатов было правильным, понадобится тщательно промерить длину на лифе вещи и рассчитать высоту — ВД.
Ход работы
Измерить на чертеже вещи высоту по спинке на пройме и полочке.
Сложить две полученные величины и разделить надвое.
Если на чертеже спина и полочка смоделированы рядом — объединить окончательные отметки на них прямым отрезком.
Из его центра опустить перпендикулярную ось к будущей пройме готового изделия.
От ВД зависит и высота по окату. Ее определяют, отнимая от высоты по пройме коэффициент, зависящий от размера изделия. До 48 размера он составляет 25 мм, от 48 до 54 — 20-15 мм, от 56 — 10 мм. Величину посадки промеряют сантиметром — по срезу проймы переда и спины.
Отложить на окате переда рукава (чуть слева от средней линии) величину проймы переда.
Аналогичным образом перенести величину по спинке на заднюю сторону оката.
Промерить отрезок между полученными точками (слева и справа от средней оси), чтобы получить размер посадки по окату.
На середине отрезка будет располагаться отметка для контроля. На нее ориентируются при соединении рукава с проймой по плечевому шву. Полученную величину нужно сверить с нормой, зависящей от типа ткани.
Показания нормы по типу ткани
У шерстяной, костюмной материи с 30% синтетики и более, а также у тонкого натурального и искусственного шелка — до 0,06.
У шерстяных и костюмных материй с долей синтетики до 30%, плотных шелков и очень тонкого хлопка — 0,06-0,08.
У полу- и шерстяных плательных материалов, костюмного шелка, хлопка и льна, тонкого сукна — 0,08-0,12.
У пальтового плотного сукна, драпа — 0,12-0,14.
У мягкого, тонкого драпового сукна из чистой шерсти — 0,15-0,16.
Схема-ориентир для формирования оката
Как корректировать рукав по ширине и посадке оката
Если нужно заузить деталь, смоделированную по готовому чертежу, проведите 2 отрезка к краю и оформите низ по модели. При изменении ширины от линии подмышки обязательно скорректируйте посадку по окату, чтобы готовое изделие выглядело гармонично.
Для создания нового чертежа понадобится:
перевести на бумагу лекало детали;
продлить линию подмышки на величину, равную половине увеличения или уменьшения;
прикрепить крайнюю отметку слева на окате к месту расширения/уменьшения линии подмышки и провернуть деталь так, чтобы линии по лекалу и скопированному элементу соприкасались;
обвести контуры и выровнять окат;
провернуть лекало так, чтобы продольный срез на нем достиг линии низа скопированного элемента;
обвести контур и откорректировать линию и локтевую вытачку.
Действия нужно повторить с передом детали. Если рукав зауженный, на нем можно предусмотреть разрез для застежки. Его место определите, разделив линию низа вчетверо и ориентируясь на шов к спинке. Длина разреза подбирается в зависимости от модели и обычно составляет до 10 см.
Величину посадки можно изменять и без корректировки ширины рукава. Чтобы увеличить ее, достаточно разрезать деталь по линии подмышки и оката по центральной оси, а затем развернуть кверху перед и заднюю сторону оката. Его срез должен расшириться на необходимое значение. При уменьшении высоты деталь разрезается по линии подмышки, а окат — по середине рукава. Далее заднюю и переднюю стороны нужно развернуть до наложения друг на друга.

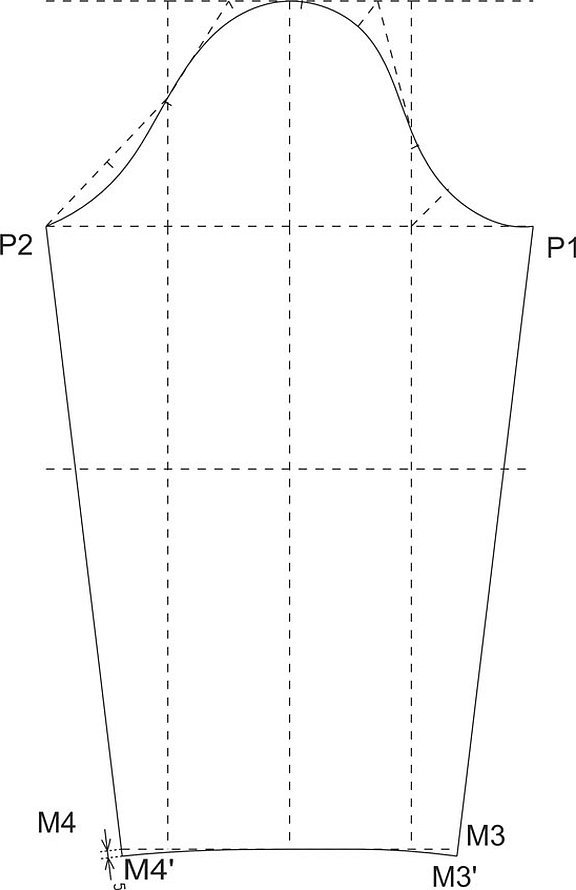

Схема одношовного рукава
Построение реглана
Рукав модели реглан красиво выглядит на пальто, платьях, блузах, хорошо подходит для пышной фигуры. Он выстраивается на основе базового одношовного чертежа — конструкция зависит от особенностей фигуры и типа материала. Фасон подходит для удлиненного или короткого рукава, но необходимо следить за длиной среза по плечу.
Обычно, если ткань мягкая, пластичная или рыхлая, величина на спинке делается чуть больше, чем по полочке. При выраженной сутулости также по линии плеч делают присборку, чтобы плечевой шов стал красивее. Однако это правило нельзя применять к реглану — на нем длина по плечу на полочке и спине должны обязательно быть равными. Для сутулой спины можно оформить вытачки по линии горловины на спине.
В большинстве моделей с рукавами-реглан силуэт свободный или полуприлегающий. Поэтому на чертеже-основе добавляют около 1 сантиметра по боковому шву на полочке и спине и на такое же число расширяют саму деталь.
Построение реглана по базовой выкройке
Приложите чертеж-основу к выкройке спины.
Проведите по контрольным точкам прямую от горловины и разрежьте схему по ней.
Приложите отрезанную часть к контрольным надсечкам на рукаве и обведите окат.
Скруглите верх по задней части детали — проведите плавную линию от верхней отметки по окату до центральной оси по рукаву.
Пример рукава-реглана
Далее нужно построить перед реглана. Нагрудную вытачку переведите из плеча в боковой шов, по полученной линии разрежьте чертеж. Вертикали вытачки нужно соединить и закрепить — например, булавками. Проведите прямую от горловины до проймы и отметьте контрольную точку на детали и по пройме. Готовую переднюю часть отрежьте и соедините верхнюю отметку оката с центральной осью.
