Инструкции к советским швейным машинам Чайка 132, 134 и 143

Швейная машинка «Чайка» изготавливалась Подольским механическим заводом, и многие годы она являлась необходимым атрибутом для большинства советских семей. На сегодняшний день очень популярная отечественная швейная машинка снова со своими поклонниками в высокотехнологичном и современном облике.

Большинству жителей российских городов попадались на глаза рекламные объявления о закупке стареньких моделей «Чайка». Однако считанные единицы понимают, какова ее реальная ценность, в связи с этим часто их реализуют практически за копейки. В действительности конструкция швейной машины «Чайка» не хранит и никогда не имела в своей конструкции дорогостоящих металлов и сплавов.

Швейная машинка чайка
Винтажное украшение «Чайка»

Почему сейчас такой спрос на швейные машины «Чайка»

В данный момент большой интерес на «Чайку» обусловлен ее высочайшим качеством и прочным исполнением. Беря во внимание, что подобные устройства больше не производятся, некоторые профессионалы портновского дела закупают их для индивидуального использования за хорошую цену. Ремонтные мастерские промышляют закупкой нерабочих машин для последующего изъятия частей, которые в настоящее время не производятся.

Немаловажной причиной покупки «Чайки», несомненно, считается их возможность высококачественно шить наиболее плотные и толстые текстильные изделия, что нынешним машинам не под силу. Кроме этого, «Чайку» закупают как винтажное украшение престижных дизайнерских ателье по изготовлению предметов одежды, сценических атрибутов, музейных экспонатов либо для декорации внутреннего убранства состоятельных домов.

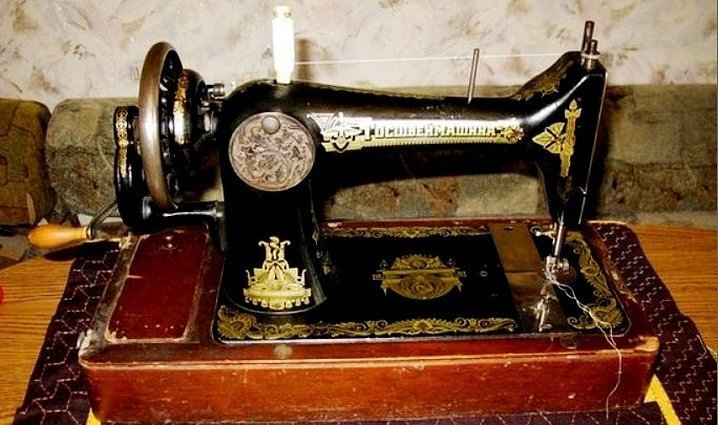

Швейная машина госшвеймашина ссср
Госшвеймашина

История машины

В 1900 году в Подольске Московской области фирма «Зингер» построила завод по выпуску портновских машинок и оснастила его современнейшим оборудованием. На первых порах сборка механизмов велась из компонентов иностранного изготовления. В 1902 году завод начал выпускать узлы собственного изготовления. К 1914 году производство агрегатов достигло свыше 600 тыс. единиц в год. Машинки являлись весьма востребованными и реализовывались не только на территории России, но и за границей.

В результате Октябрьской революции предприятие «Зингер» национализировали и перепрофилировали. Выпуск машин воссоздали лишь в 1924 году под серией «Госшвеймашина».

В самом начале 60-х годов дизайнеры завода завершили проектирование и представили в массовое изготовление новейшую модель. Швейная машина Чайка получила почетное название в честь корабля, на котором выполнила свой первый полет космонавт СССР Валентина Владимировна Терешкова. На 1991 год выпал пик производства «Чайки» — 1 750 000 шт. В конце 90-х годов предприятие остановило производство швейных машин. Тем не менее и сегодня «Чайка» успешно работают во многих семьях не только в России, но и странах СНГ.

Существующие модели

Модельная линейка «Чаек» чрезвычайно многообразна. Невзирая на то, что она постоянно улучшалась, но в основном они, по существу, ничем не отличались. Базисный ассортимент функций не изменялся. Разнообразными были лишь виды электрических двигателей от отечественных до японских, механический привод изготавливался как ручным, так и ножным.

Общие технические данные для всех модификаций «Чайка»:

  1. Длина стежка максимальная – 4.0 мм.
  2. Длина зигзага максимальная – 5.5 мм.
  3. Допустимый сдвиг строки вправо/влево от центра – 2.5 мм.
  4. Толщина прошиваемой ткани максимальная – 4.5 мм.
  5. Рукавный вылет – 170.0 мм.
  6. Количество оборотов основного вала –1 000 об/мин.

«Чайка-2»

Наиболее древняя марка, выпуск ранних экземпляров был начат еще в 30-х годах двадцатого века. Не обращая внимания на кажущуюся примитивность модели, для начинающей швеи либо домохозяйки это был прекрасный выбор агрегата, делающий простые швы. Обоснованность и прочность ее элементов и узлов подтверждена эпохой, так как в некоторых семьях до сих пор хранятся полностью рабочие «Чайки-2».

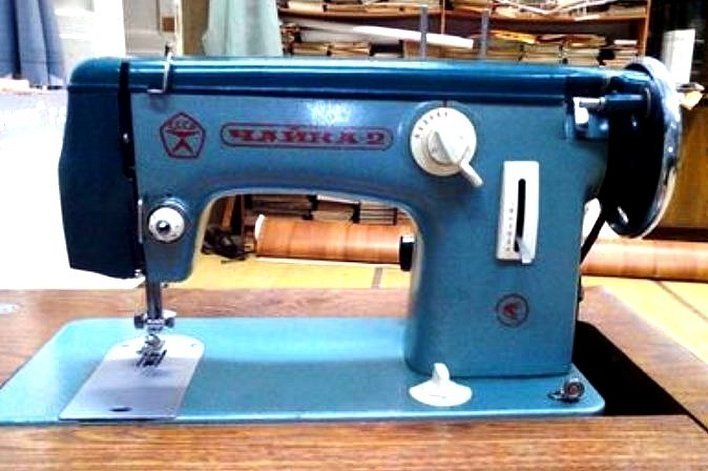

Швейная машинка чайка
«Чайка-2»

Механизм обеспечен разборным центрально-шпульковым челночным узлом, создающим колебательное движение челнока, передвижение которого настраивается относительно иголки. Подача текстильного изделия может производиться в прямой или возвратной направленности. Машинка обеспечена устройством отключения движения текстиля либо зубчатой рейки при вышивке или штопке. Рабочее место швеи на машинке освещается 15-ваттной лампой.

Технические характеристики:

  1. Машинка с ножным приводящим механизмом и тумбочкой из полированного дерева.
  2. Марка: 115-1-3-0.
  3. Марка головки машинки: 115-1.
  4. Число оборотов главного вала –1200 об/мин.
  5. Высота подъема лапки – 7.0 мм.

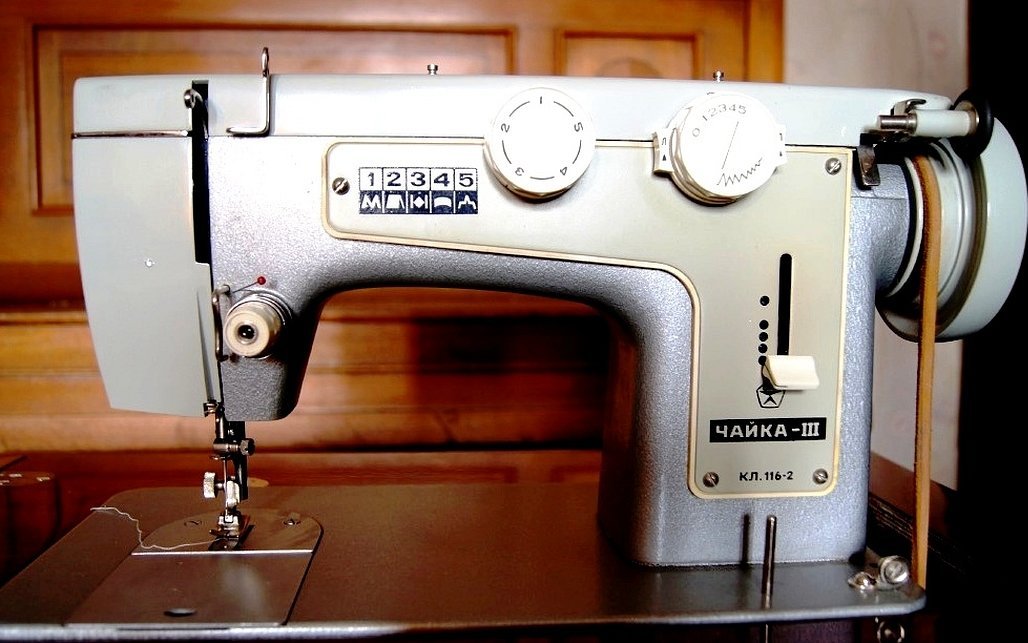

«Чайка-3»

«Чайка-3» – швейная машина унаследовала большинство технических решений предыдущей модификации. Несомненно, заметны незначительные исправления внешнего вида. Выполнены мероприятия по улучшению удобства применения – установлены 2 эффективных регулятора, немножко понижен вес агрегата, где-то на 300 грамм с помощью выполнения некоторых конструкционных узлов из наиболее легковесных сплавов. Дополнительно к функциональным возможностям предшествующей модификации, она располагает 10 специализированными операционными лапками, в том числе для пришивания пуговиц и штопочных работ. Длина стежка выполнена регулируемой.

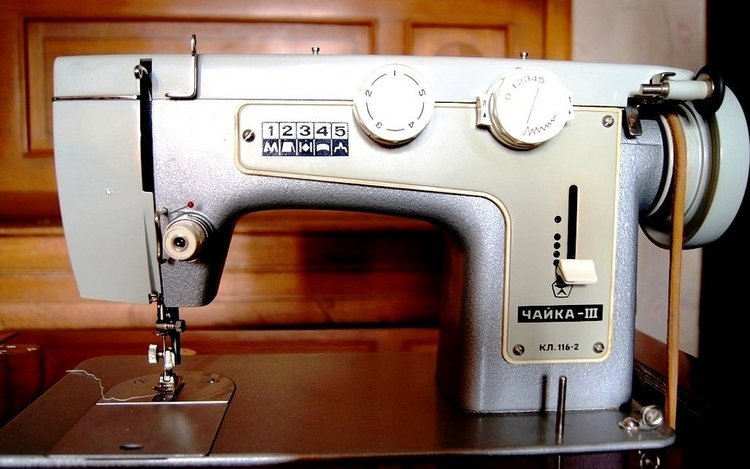

Швейная машинка чайка
«Чайка-3»

Это бытовая машина 116-2 производилась в 2 комплектациях. Первая с тумбочкой-шкафчиком, с приводом ножного типа и набором приспособлений. Вторая комплектовка с электроприводом, чемоданом и швейным набором с лампочкой освещения, швейными иглами, операционными лапками, шпульками и нитконадевателем.

Виды операций, выполняемые машинкой:

  1. Прямолинейная строчка одной либо двойной иголкой.
  2. Зигзаообразная строчка одной либо двойной иголкой.
  3. Сдвиг прямолинейной и зигзаг-строки.
  4. Обметка кромки зигзагом со сдвигом вправо/влево.
  5. Прошивание ткани встык.
  6. Подшивание кромок с открытыми/закрытыми срезами.
  7. Запошивные швы.
  8. Производство петелек.
  9. Пришивка пуговок, крючков, кнопочек.
  10. Аппликация, ришелье и штопка.

Технические данные:

  1. Толщина прошиваемой ткани максимальная – 4.50 мм.
  2. Габаритные параметры машинки – 290 × 178 × 412 мм.
  3. Использующиеся иголки: №№ 70/90/100/110.
  4. Использующиеся нити: хлопчатобумажные №№ 30, 40, 60, 80 и шелковые № 65.
  5. Вес машины в чехле – 18.5 кг.
  6. Вес машины с ножным приводом – 42.5 кг.

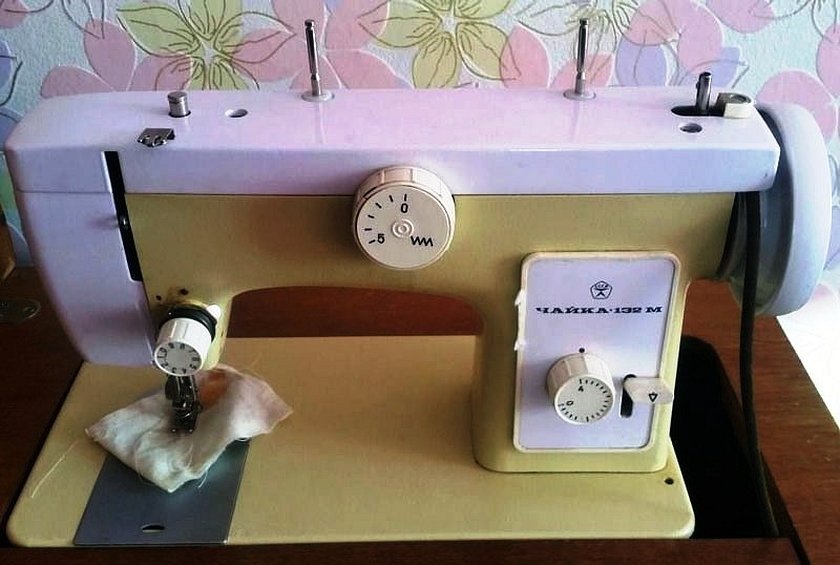

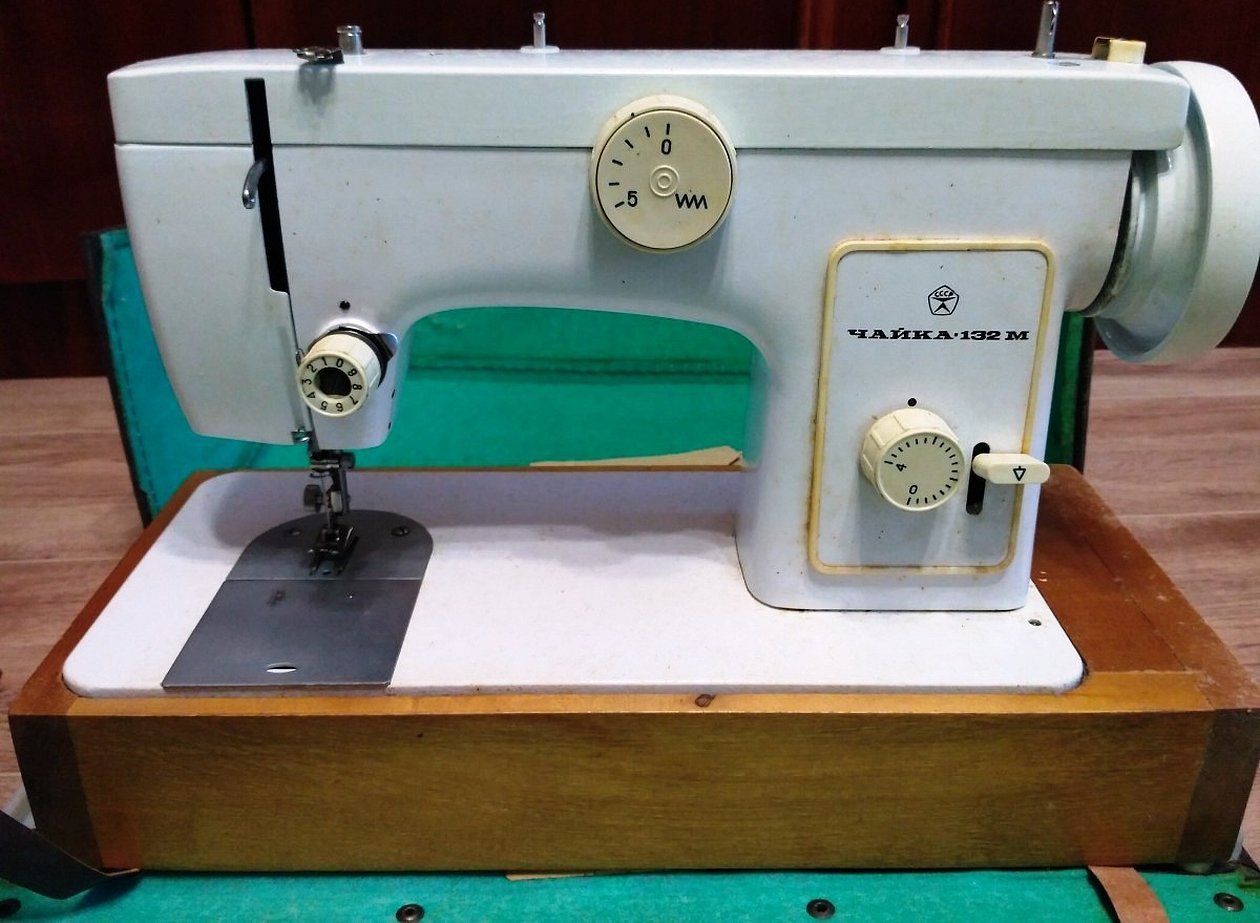

«Чайка-132М»

Первая электромеханическая марка модельного ряда – «Чайка-132». Производство начато с 60-х годов. Практически все образцы, которые на сегодняшний день возможно приобрести, выполнены в период с 1980 г. по 1992 г. Этот год фактически стал годом остановки производства. Превосходство конфигурации – способность прошивать толстые материи: меховые ткани, гобеленовые и драповые материалы. С целью освобождения рук швеи в этом варианте использован ножной привод.

Сочетаемость игл и нитей при пошиве:

  • Тоненькие виды шелка, батиста – иголочка № 70, нитка № 80;
  • ситцевые ттакни, сатин, мулине, бельевой текстиль – иголочка № 80, нитка № 65;
  • увесистые х/б ткани, бязь, фланелька, шерсть, простынное полотно – иголочка № 90, нитка № 60;
  • шерстяной костюмный текстиль – иголочка -No 100, нитка No 50;
  • увесистый пальтовый текстиль – иголочка № 110, нитка № 30.
Швейная машинка чайка
«Чайка-132М»

Технические данные:

  1. Количество вариантов строчки – 4.
  2. Количество портновских операций – 23.
  3. Подъем нажимной лапки – до 6.0 мм.
  4. Вес машинки в чехле – 13.5 кг.

«Чайка-134А»

Швейная машинка «Чайка-134» по собственным функциям не выделяется от предшествующей модификации, но отличается улучшенным дизайном. Изготовитель выполнил огромную работу по улучшению эргономичности, геометрических конструкционных параметров, улучшен цветовой дизайн ручек управления и рычажных переключателей.

Швейная машина astralux
«Чайка-134А»

Технические данные:

  1. Количество разновидностей строк – 4.
  2. Количество портновских технологических операций – 23.
  3. Высота подъема нажимной лапки – 6.0 мм.
  4. Размеры машины: 412 × 178 × 300 мм.
  5. Размер футляра: 500 × 220 × 340 мм.

Комплектация поставки машины:

  1. В столе с ножным приводом.
  2. С электроприводом на подставке в футляре
  3. На столе с ножным и электроприводом.
  4. На столе с электроприводом.
  5. На столе с ручным приводом.
  6. На подставке с ручным приводом.

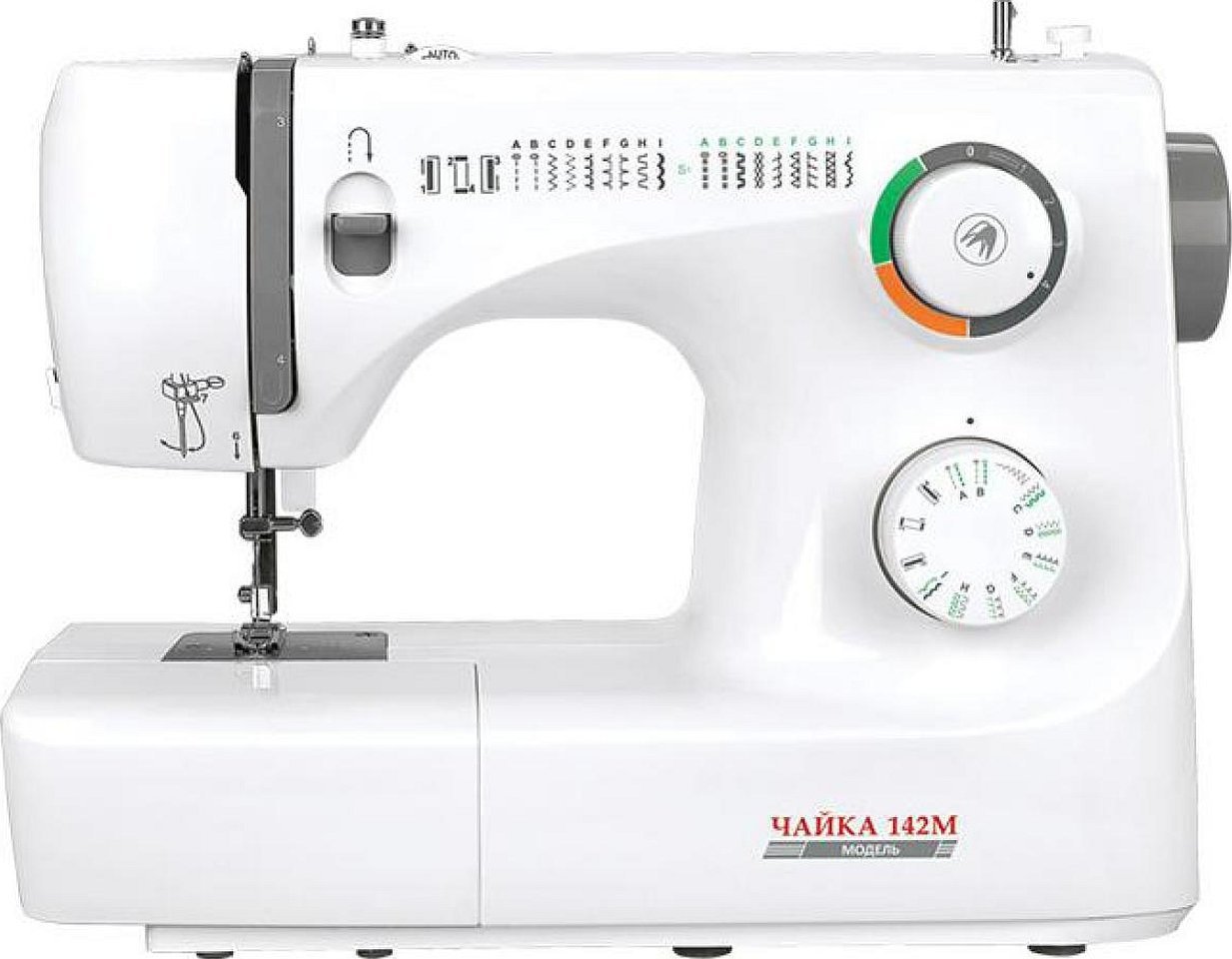

«Чайка-142М»

Без приукрашивания сегодня можно сказать, что это наилучшая модификация «Чайки» из выпущенных. В наибольшей степени модернизированный инструмент, способный выполнять массу технологических операций. Имеется в данной конфигурации ниткообрезатель, механизм натяжения нитки, двигатель.

Может легко функционировать с пошивом изделий из льняных тканей, шелка, шерстяных и хлопковых видов материала. Для выполнения украшающих швов присутствуют двойные иголки, базовые стили строчки – прямая и зигзаг.

«Чайка-142М»

Технические данные 142-й модели:

  1. Количество вариантов строчки – 12.
  2. Количество операций – 23.
  3. Высота подъема нажимной лапки – 6.0 мм.
  4. Размер машины: 290 × 178 × 412 мм.
  5. Размер футляра 500 × 220 × 340 мм.
  6. Вес механизма в футляре – 16.0 кг.

Комплектация поставки машины:

  1. На столе с ножным приводом №: 142М-22, 142М-22-0, 142М-22-1.
  2. С электроприводом на подставке в футляре №: 142М-33
  3. На столе с ножным и электроприводом №№: 142М-22-33, 142М-22-0-33, 142М-22-1-33.

Инструкция по эксплуатации швейной машины «Чайка»

Строение «Чайки» разных модификаций фактически однотипное, в связи с чем выполнение пошивочных операций и порядок обслуживания аналогичен для всех. У некоторых вариантов «Чайки» есть особое устройство – копир и соответствующий ему переключающий рычаг режима операций. Вариант челночного модуля, заправочный механизм для нити и регулировка узловых элементов агрегатов практически не изменены, разве лишь только установка настроек режима работы челнока.

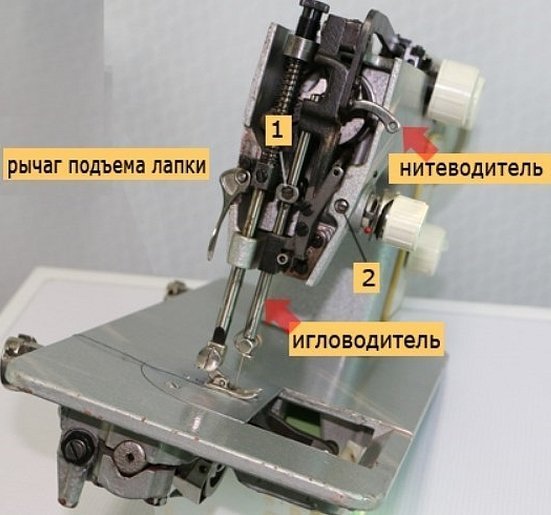

Игловодитель для швейной машины
Как заправить машину

Как заправить машину «Чайка»

Алгоритм установки верхней нити одинаков для большинства моделей «Чайки», в том числе № 143:

  1. Поднимают до упора стержень катушки из крышки рукава.
  2. Устанавливают нитепритягиватель вверх иголки, отрегулировав ее вращением маховика.
  3. Поднимают прижимную лапу.
  4. Устанавливают заправленную катушку на ниткодержатель.
  5. Вставляют нить сначала в пластинчатый нитенаправитель.
  6. Запускают ее сквозь шайбы натяжного механизма.
  7. Затем в верхнее ушко нити натяжной пружинки.
  8. Вниз под нитенатягивающий крюк.
  9. Вверх, сквозь щель нитепритягивающего рычажка.
  10. Вниз в нитенаправляющее устройство из проволоки.
  11. Затем в игловодитель и вдевают в иголку.

Алгоритм заправка нижней нити:

  1. Перед тем, как вправить нижнюю ниточку, требуется достать шпулечный колпак со шпулечкой из челночного модуля, для чего надлежит проворотом маховичка установить иголку в самое высокое положение.
  2. Выдвигают задвижную пластинку, затем нужно потянуть рычаг и вытянуть шпульный колпак.
  3. Навернуть ниточки на шпулечку с применением моталки.
  4. При накрутке нити на шпулечку маховик машинки обязан вертеться вхолостую.
  5. Для этого необходимо отпустить фрикционный винт.
  6. Шпулечку насаживают на моталку таким образом, чтобы пружинка шпинделя зашла в ее паз.
  7. Катушку ставят на стерженек.
  8. Нить с катушки проводят среди шайб натяжения и после навертывают пару витков ручным методом.
  9. Моталку подтягивают к маховику.
  10. Затем осуществляют перемотку, вертя маховик с применением привода.
  11. По окончании резинное колечко моталки не станет контактировать с маховиком, и накрутка закончится. До снятия шпулечки моталку нужно отклонить в левую сторону от упора.
  12. Вправляют шпулечку в колпак и выводят нитку под пружину, оставив незанятый конец нитки протяженностью 100–150 мм.
  13. Вставляют шпульный колпачок с нитью в челночный модуль. Одновременно иголочка расположена на самом высоком уровне.

Шпулечный колпак со шпулькой насаживают до упора на стержень челночного модуля. Наряду с этим палец колпачка дожен сесть в гнездо полностью.

Технология пошива машиной «Чайка»

При верном установленном шпульном колпаке защелка должна стоять в подпружиненном состоянии и при поднятии пытаться вернуться в начальное состояние. Перед тем, как начинать шить, нижнюю нить нужно положить на игольную пластинку, для этой цели, удерживая конец ее, развернуть маховик таким образом, чтобы иголочка спустилась в иголочное отверстие, прихватила нижнюю нить из челнока и подняла ее вверх. Верхней нитью вытягивают челночную нить на иголочную пластину и укладывают обе нити под нажимную лапу.

Швейная машинка чайка
Технология полива

Протяженность стежка ставится ручкой до наложения числа с индикатором на корпусе.

Противоположное направление движения ткани производится методом надавливания рычага вниз до упора. Шаг возвратной подачи более 2.5 мм будет оставаться неизменным.

Регулирование высоты подъема рейки совершают специальным регуляторным устройством. Пользование им происходит при освобожденной задвижной пластинке. Для толстых тканей он ставится на «Н», для деликатных – на «Ш», для вышивки и штопки – на «В». Для перевода на зигзагообразную, украшающую строчки нужно рукоятку простым нажимом и поворотом поставить на необходимый тип строчки.

Порядок применения игл

Обрыв нити зачастую приходится у «Чайки» из-за того, что неверно выбрана и установлена игла или погнутое острие иглы обрывает нить. Согласно инструкции завода-изготовителя, требуется устанавливать иглы только заводского исполнения. Кроме того, требуется правильно выполнять подбор номера иглы, исходя из толщины материала и нитей.

Не допускается использовать иглы со сферической колбой. Иглы для «Чайки» отличаются спилом на колбе. Для изготовления одежды из разных тканей используют надлежащий тип иглы, к примеру, для пошива кожаных изделий она обладает четырехгранным острием, что облегчит протыкание кожи и содействует формированию петли на игле при захвате ее челноком.

Если нить обрывается во время процесса, можно с применением лупы осмотреть положение острия иглы и при необходимости заменить ее.

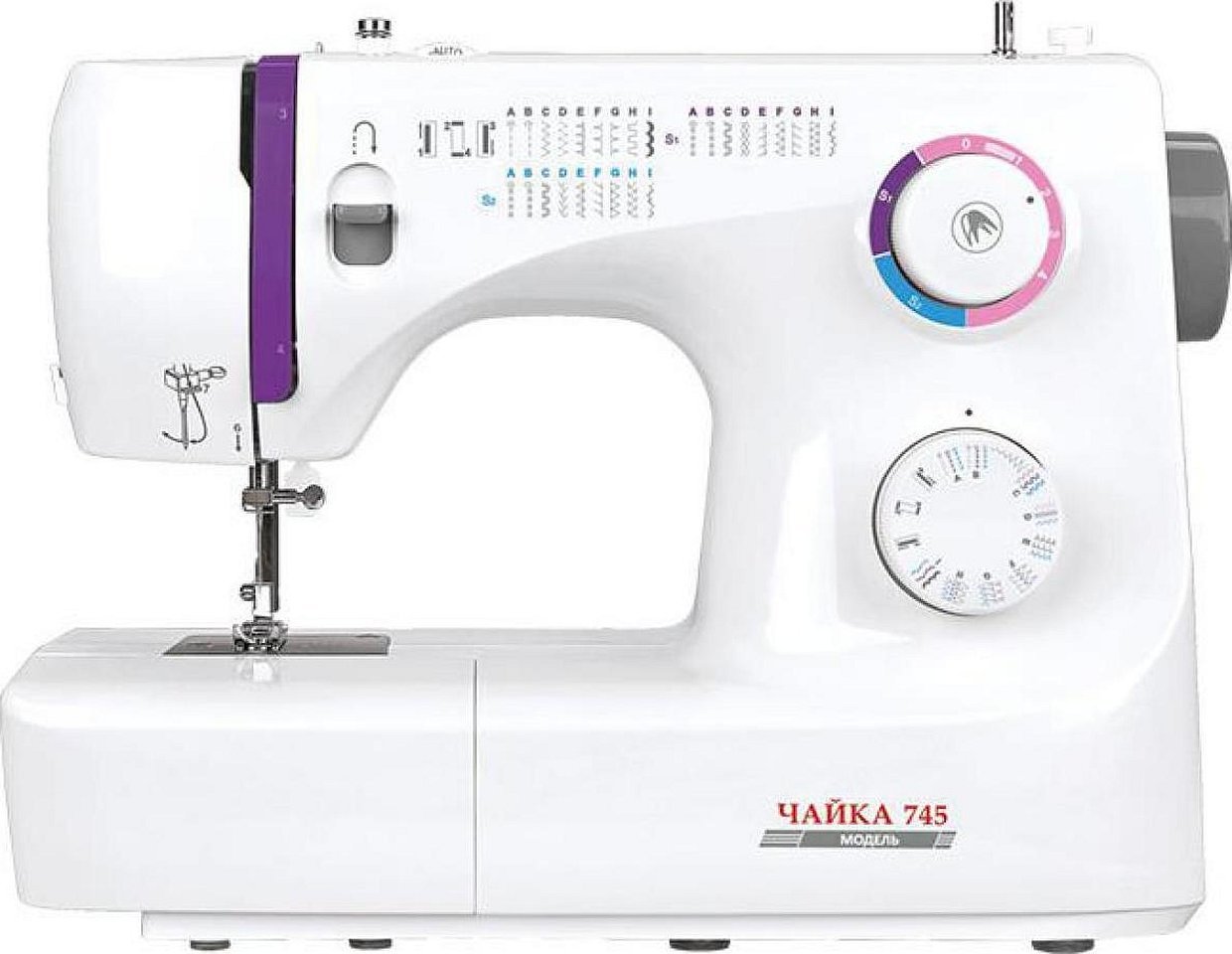

Новые модели швейных машин «Чайка»

В противоположность своим предшественницам, современные машины CHAYKA – это высокотехнологичные машины, которые способны удовлетворить высочайшие запросы как любителя, так и опытнейшего мастера. Представляя отечественную торговую марку, они производятся на производственных мощностях лидирующих мировых компаний по производству швейных машин. Особое внимание заслуживает последняя модель СHAYKA NEW WAVE 4030 – компьютеризованная швейная машинка с расположенным горизонтально челноком и обширным функционалом в 100 швейных технологических операций.

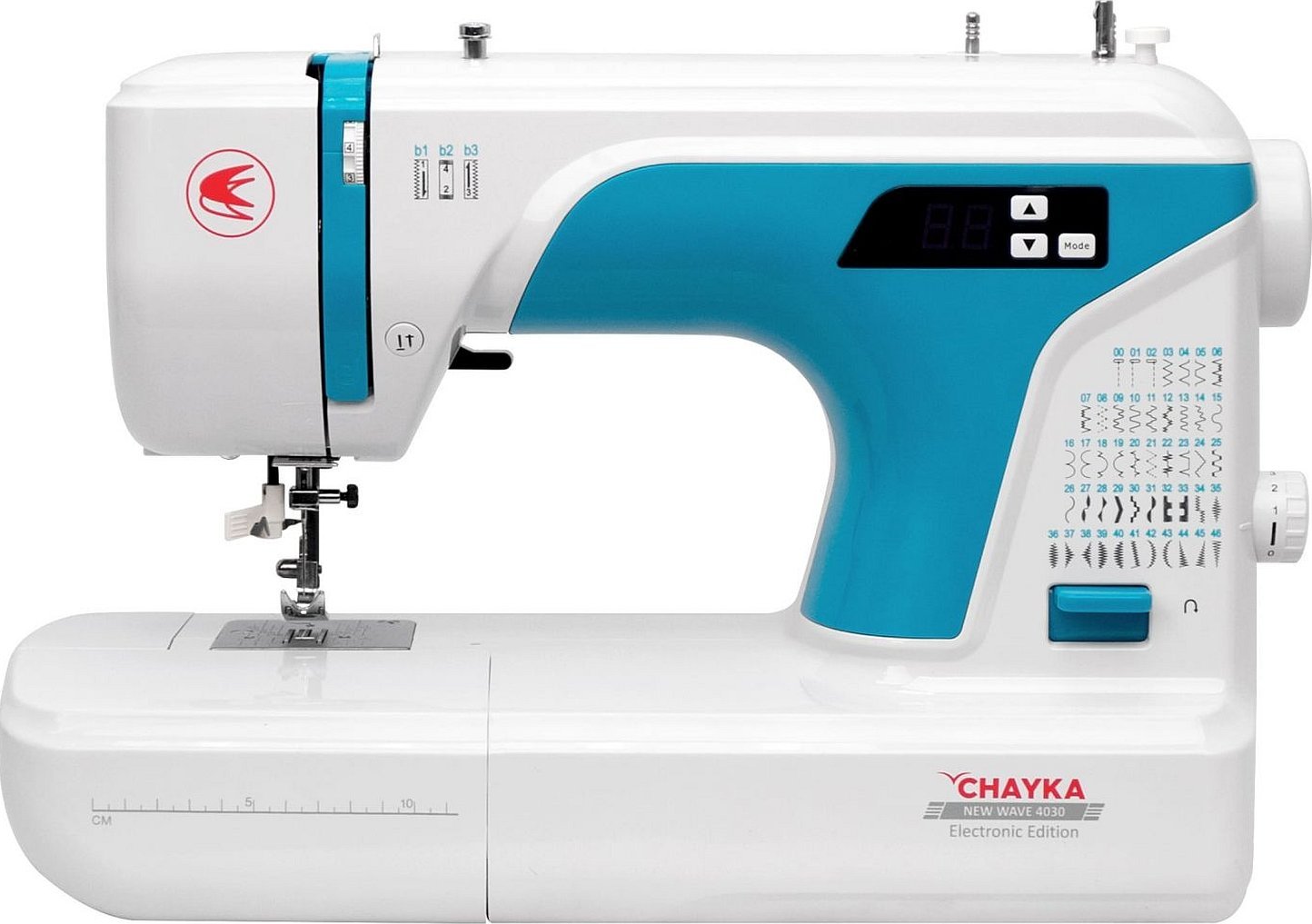

Швейная машинка astralux
СHAYKA NEW

Мастера и любители домашнего шитья по достоинству оценивают преимущества данной модификации: интегрированный нитевдеватель, значительный ассортимент строчек, коммуникатор нижнего транспортера. Широта зигзага и продолжительность стежка практично настраиваются кнопочками на лицевой панели.

С применением клавиши реверс возможно штопать и выполнять закрепку в завершении строчки. В комплектность к данной конфигурации включается внушительный набор лапок: для молнии, для потаенных и атласных строчек. На СHAYKA NEW WAVE 877 можно с удобством применять все ювелирные достижения пошивочного мастерства.

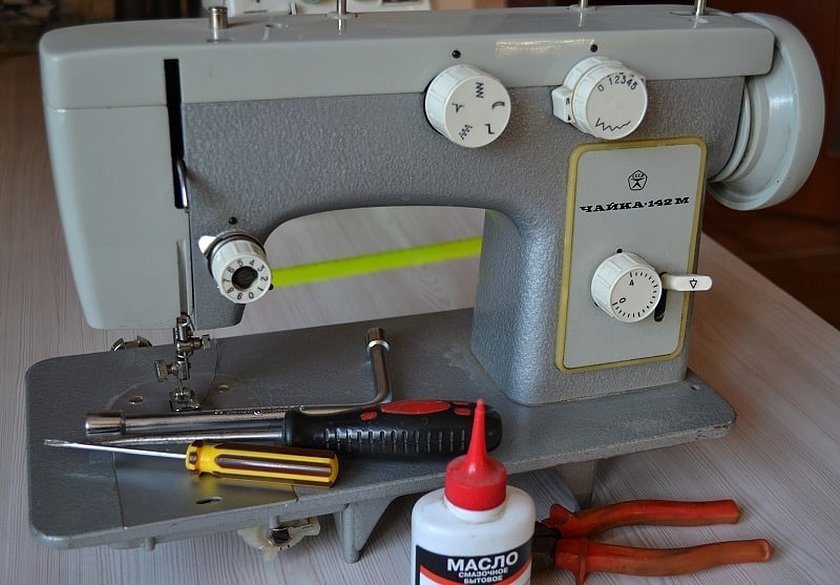

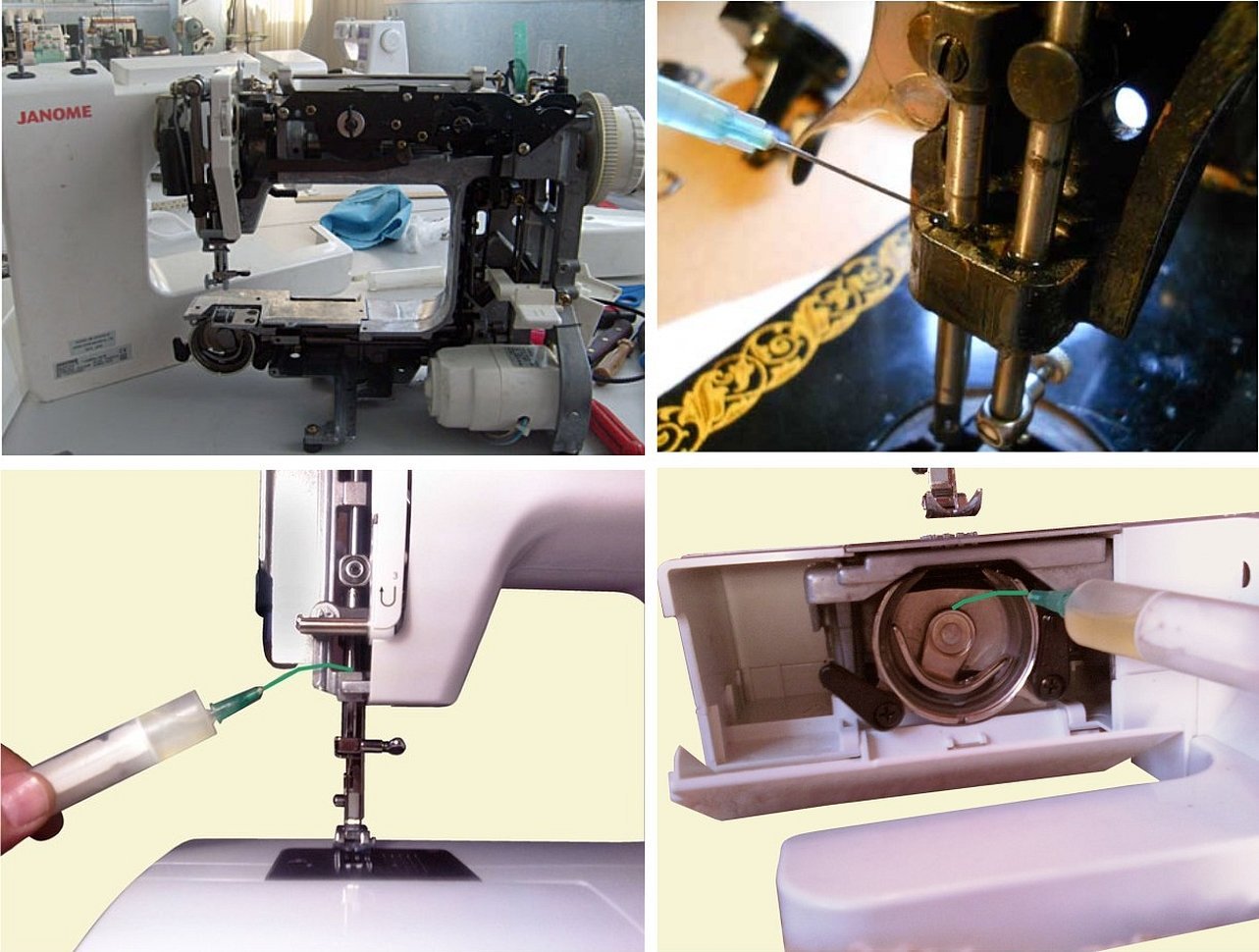

Как смазать швейную машинку «Чайка»

Предварительно, до того как взяться за настройку или ремонт машины «Чайка», рекомендуется выполнить профилактический осмотр, очистку и смазку трущихся узлов агрегата. Для этой цели отключают мотор от напряжения, снимают два винта верхней крышки. Отсоединяют лапку, снимают иголку и иголочную пластинку, крышку челночного модуля. Отсоединяют машину от опоры либо столика.

Швейная машинка джаноме смазка
Смазка

Разбирают челночный модуль. Далее удаляют с машины, в особенности в отделе модуля, всю грязевые отложения и основательно смазывают специальным маслом абсолютно все детали и узлы, которые подвергаются трению. Для операции берут твердую, не очень большую кисть, а для смазывания деталей весьма практично применять общемедицинский разовый шприц. Для создания легкого движения механизмов и предотвращения изнашивания, все участки, отмеченные производителем в инструкции, обязаны смачиваться двумя капельками смазочного масла И-20/А.

Обязательные места нанесения смазочного масла:

  1. Шатунный механизм машинки.
  2. Механизм зигзага.
  3. Челночный модуль.

Сегодня восстановлен производственный процесс выпуска знаменитых машинок «Чайка». В противоположность своим предшественницам, CHAYKA – это прогрессивные технологичные механизмы, умеющие реализовать самые высочайшие требования и потребности, они приносят пользу и радость свои обладателям как в домашних условиях, так и на производстве. Но главное, что они унаследовали от своих предков – это надежность и долголетие.
